Super Core
A Super Core-t innovatív eljárással gyártják, amely teljesen eltér a hagyományos szilikon acéllemezek esetében alkalmazott eljárástól. Ezek a rendelkezésre álló legmagasabb minőségű, nem orientált mágneses acéllemezek.

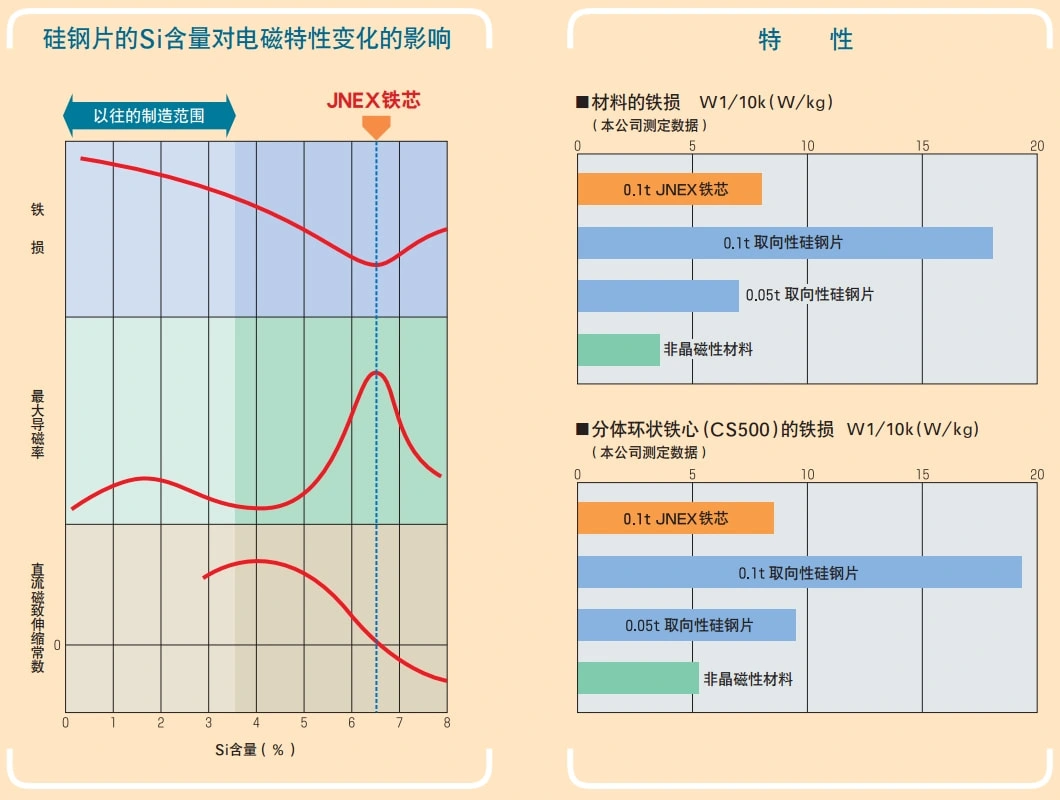

A hagyományos szilícium acéllemezek Si (szilícium) tartalma 3,5% vagy kevesebb. Régóta ismert, hogy a szilícium acéllemezek mágneses jellemzői javulnak a Si-tartalom növekedésével, és 6.5%A-nál tetőzik.
Azonban nem volt praktikus olyan vékony acéllemezeket előállítani, amelyek Si-tartalma meghaladja a 3.5%A, mivel az acél hajlamos megkeményedni és törékennyé válni. 1993-ban a JFE Steel megoldotta ezt a gyártási problémát a CVD eljárásnak nevezett eljárás bevezetésével, és sikeresen bemutatta a világnak az első 6,5%AA Si acéllemezeket (JNEX-Core). Az új igények kielégítése érdekében ezt a technológiát tovább fejlesztik, ami kiváló nagyfrekvenciás jellemzőkkel rendelkező, gradiens magas szilíciumtartalmú acéllemezek (JNHF-Core) kereskedelmi gyártásához vezetett.

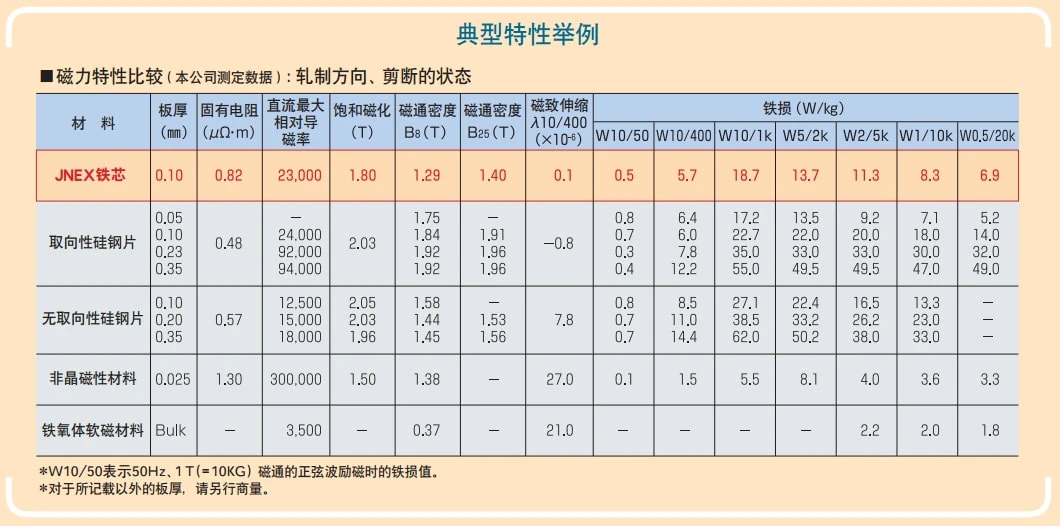

JNEX-mag /10JNEX900
A JNEX-Core a legmagasabb minőségű nem orientált mágneses acéllemez, amelyet a hagyományos szilikon acéllemezekétől teljesen eltérő gyártási módszerrel (CVD-eljárás) gyártanak, lehetővé téve a korábban lehetetlen 6,5% Si-tartalmat.
|
Alacsony magvesztés |
A nagyfrekvenciás tartományokban a magveszteség rendkívül alacsony. Ez alacsony hőtermelést és méretcsökkentést tesz lehetővé a mágneses alkatrészek, például a nagyfrekvenciás reaktorok és transzformátorok esetében. |
|---|---|
|
Alacsony magnetostrikció |
A zajt és rezgést okozó magnetostrikció közel nulla. Ez jelentős zajcsökkentést tesz lehetővé a mágneses alkatrészek, például a reaktorok és a transzformátorok esetében. |
|
Magas permeabilitás |
Az áteresztőképesség rendkívül magas a frekvencia széles tartományában, így kiválóan alkalmas árnyékolási alkalmazásokban és CT-ben történő használatra. |
|
Stabil minőség |
A magas hőmérsékletű feldolgozás hőstabilitást biztosít. Mivel a megmunkálás következtében minimális a tulajdonságok romlása, így nincs szükség feszültségoldó hegesztésre. |
|
Nem orientált |
A gördülési irány (L-irány) és a keresztirányú (C-irány) jellemzőiben gyakorlatilag nincs különbség. Ezért ez az alkalmazások széles skálájában használható, az állógépektől a gördülőgépekig. |

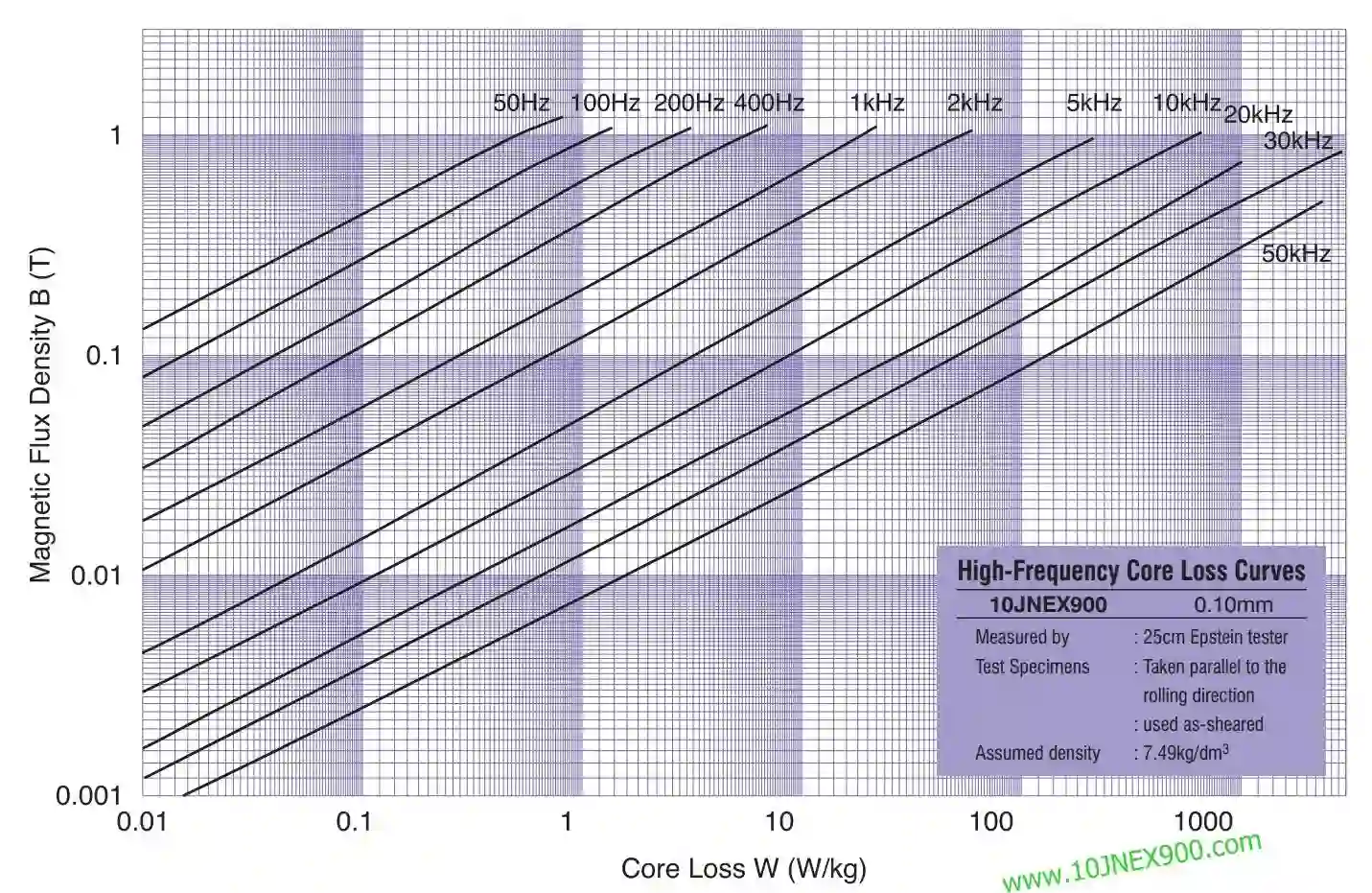

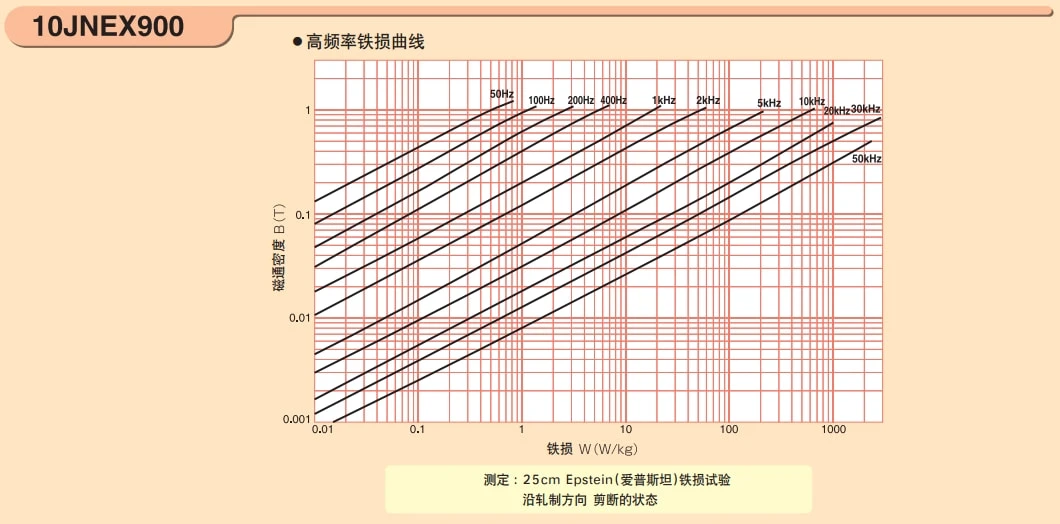

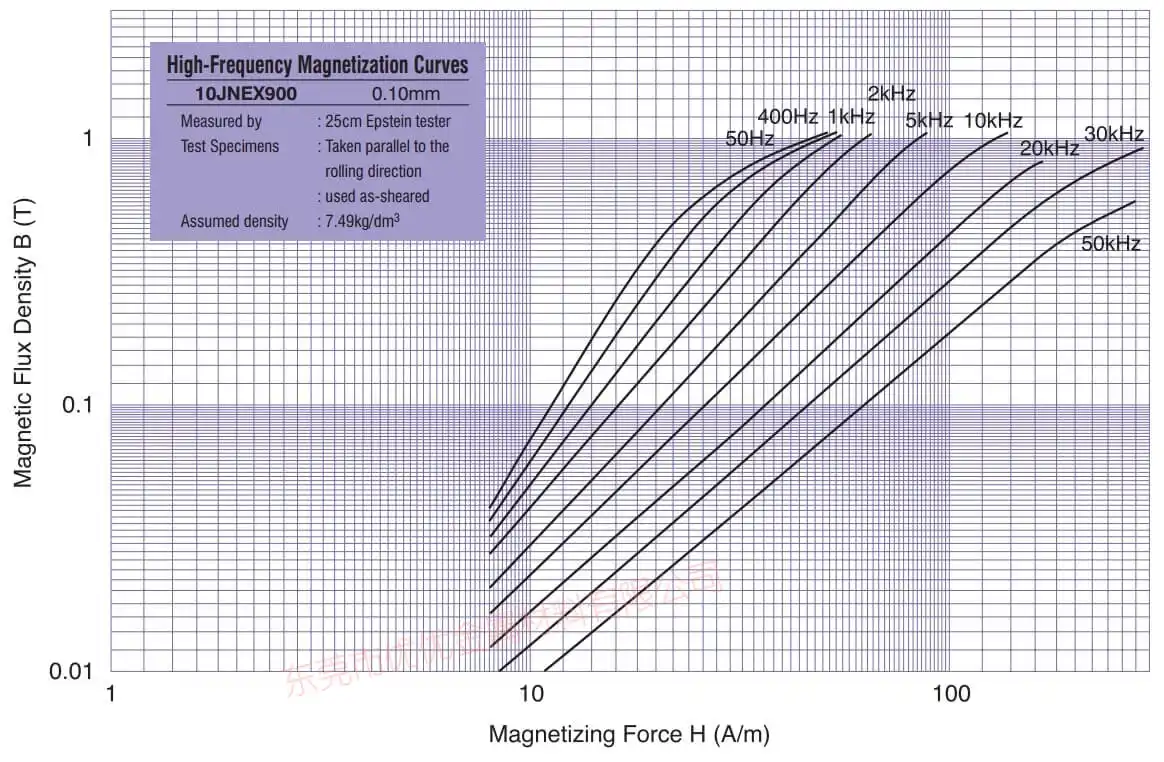

10JNEX900 nagyfrekvenciás magvesztési görbék
10JNEX900 nagyfrekvenciás mágnesezési görbék

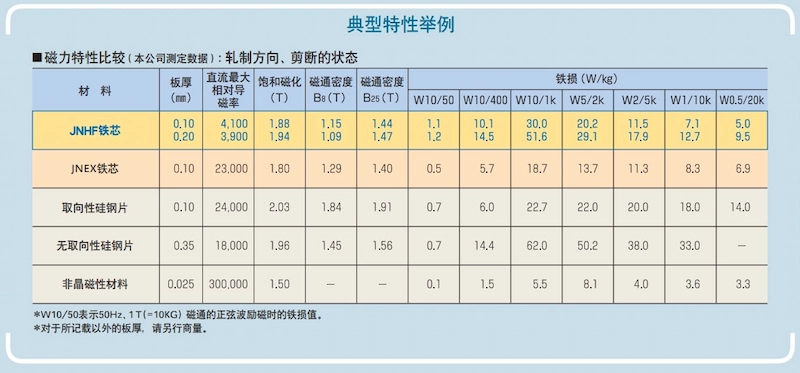

JNHF-mag /10JNHF600

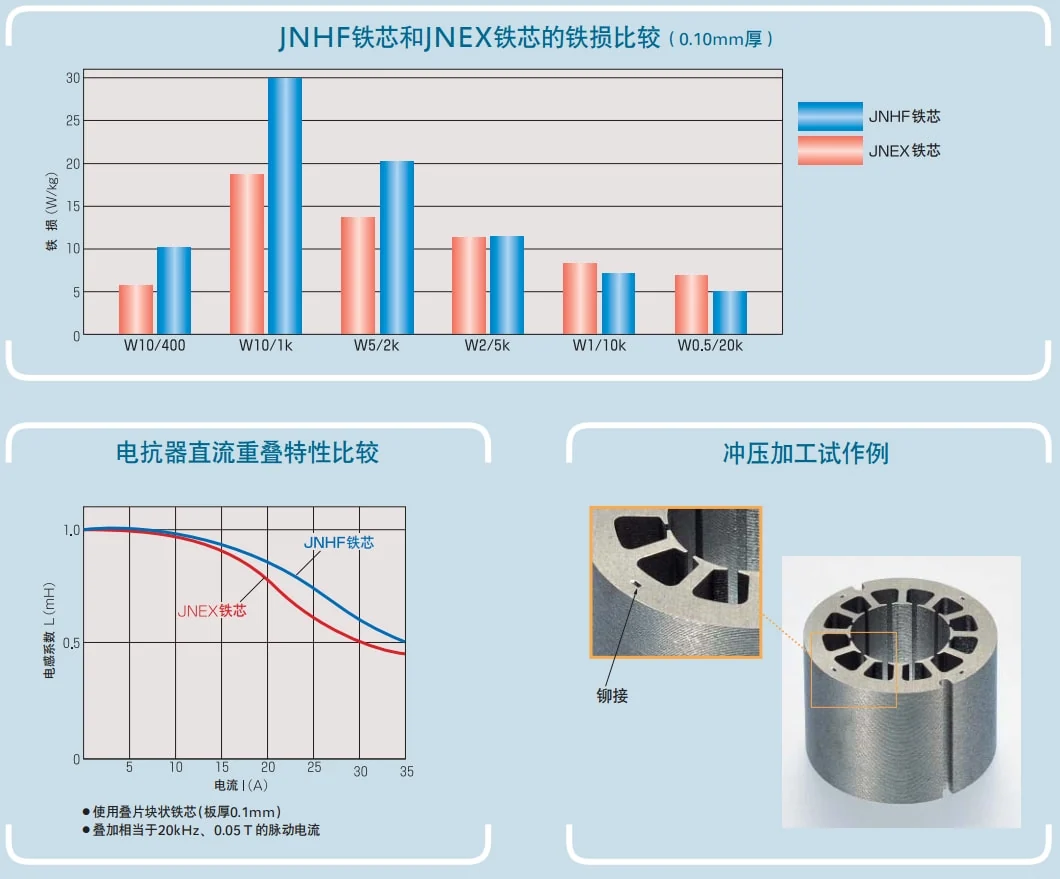

A JNHF-Core esetében a JNEX-Core-hoz használt szilikonozási technológiát (CVD-eljárás) továbbfejlesztették, ami még kisebb magveszteséget eredményez a nagyfrekvenciás tartományokban.
|
Alacsony magvesztés |
Az 5 kHz-et meghaladó nagyfrekvenciák esetén még a JNEX-Core is világít az alacsony magveszteség érdekében. |
|---|---|
|
Rendkívül működőképes |
Kiváló megmunkálhatóság préselésnél, hajlításnál, bélyegzésnél stb. |
|
Nem orientált |
Gyakorlatilag nincs különbség a gördülési irány (L-irány) és a keresztirányú (C-irány) jellemzői között. Ezért ez az alkalmazások széles skálájában alkalmazható, az állógépektől a hengerelőgépekig. |
|
Magas telítettségű mágneses fluxussűrűség |
Nagy telítési mágneses fluxussűrűsége 1,85 ~ 1,94 T Ennek az anyagnak a reaktorban való használata teljes mértékben kihasználja a kiváló egyenáramú szuperponálási jellemzőket. |

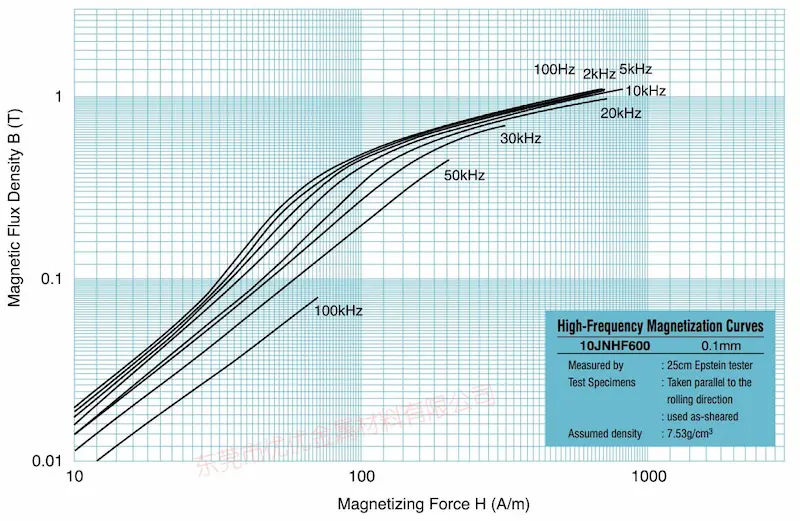

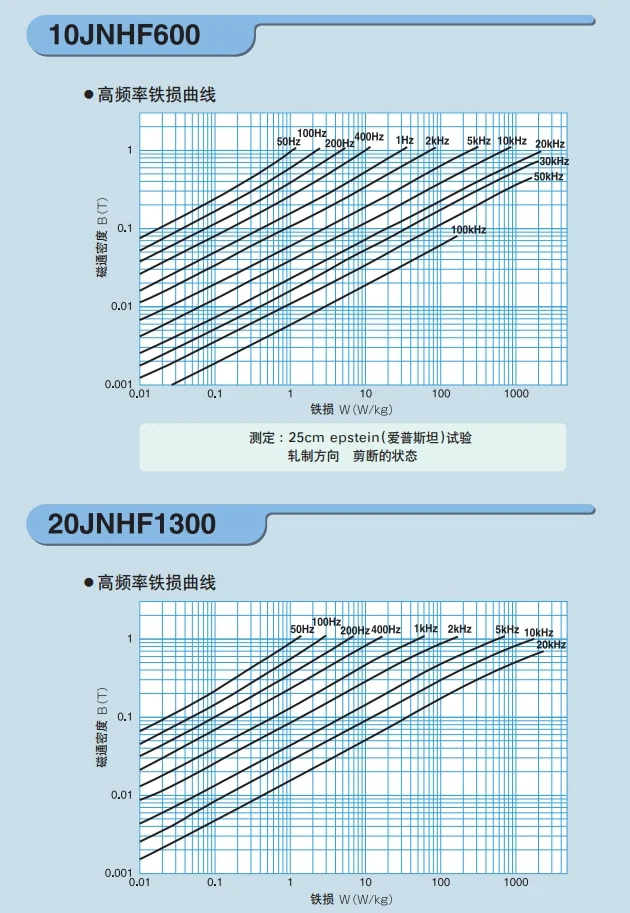

10JNHF600 nagyfrekvenciás mágnesezési görbék
Egyedi mag
Állórész és forgórész
A nagy sebességű motorokat különféle alkalmazásokhoz alkalmazták, mint például repülőgépek elektromos motorjai, lendkerekes energiatároló rendszerek, nagy sebességű orsók, gázkompresszorok, turbomolekuláris szivattyúk, légfúvók, turbófeltöltők és mikroturbinák stb.
Sokféle specifikációval rendelkezünk raktáron, és a különböző méretű motormagokat bármikor személyre szabhatjuk. Ragasztásos kötés + huzalvágás módszerrel. Kényelmes kis mennyiségű próbanyomat és kötegelt bélyegzés. A feldolgozás érett. További részletekért forduljon hozzánk.
Transzformátorok
A nagyfrekvenciás alacsony magveszteséggel a Super Core különféle típusú transzformátorokhoz használható széles frekvenciatartományban (x Hz-től y kHz-ig).
A Super Core segít csökkenteni a hőtermelést a transzformátorokban, és nagyobb mágneses indukció intenzitást biztosít, mint a hagyományos szilícium acéllemezek, ami csökkentheti a transzformátorok méretét. A transzformátor egyéb szükséges alkatrészei, mint például a rézhuzal, ennek megfelelően lecsökkenthetők, ami általános költségcsökkenést eredményez.
A JNEX-Core alacsony magnetostrikciós jellemzőinek kihasználásával a transzformátorok zaja drámaian csökkenthető.
Reaktorok
A nagy telítettségű mágneses fluxussűrűség, az alacsony magveszteség magas frekvencián és a nagy permeabilitás jellemzői miatt a Super Core ideális a nagyfrekvenciás áramszuperpozícióval rendelkező reaktorokhoz, széles frekvenciatartományban.
A Super Core megfelel minden magas frekvenciájú hullámszabályozásnak és teljesítménytényező-fejlesztésnek. Az inverteres kimeneti reaktorokban, aktív szűrőkben, PWM konverteres reaktorokban való felhasználása iránti igény növekszik. Számos piaci szektort szolgál ki, beleértve a fogyasztói elektronikát, az ipari megújuló energiatermelést és az autópiacot.
A Super Core az ügyfelek különféle igényeit elégíti ki. Különféle formájú tekercsmagokká formálható, mint például C-Cores és toroid magok, valamint laminált magok, ragasztott blokkmagok vágással vagy préseléssel.
Mag alakja
Ragasztó ragasztási folyamat, szupermag feldolgozás
Ragasztott motormag, kompaktabb összeszerelés javítja a motor hatékonyságát és teljesítményét, miközben csökkenti a zajt és a vibrációt.
Testre szabott turbófeltöltős nagy sebességű motor
Állórész ragasztó kötés + huzalvágási módszer. Gyors próbaellenőrzés, a motormag teljesítményének tesztelése.

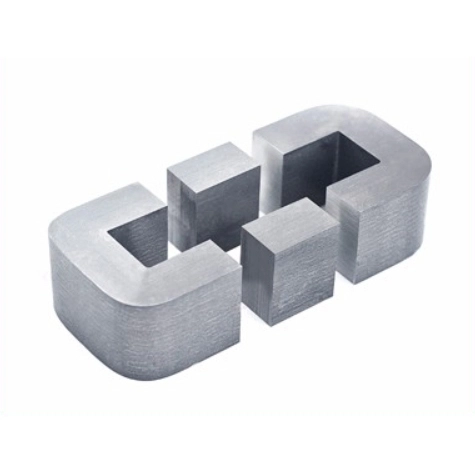

Blokkmag kerek éllel
Gyakorlatilag ugyanolyan formájú laminált mag, mint egy vágott mag, így ugyanazok az alátétek és szorítószalagok használhatók.
Halmozott laminálások

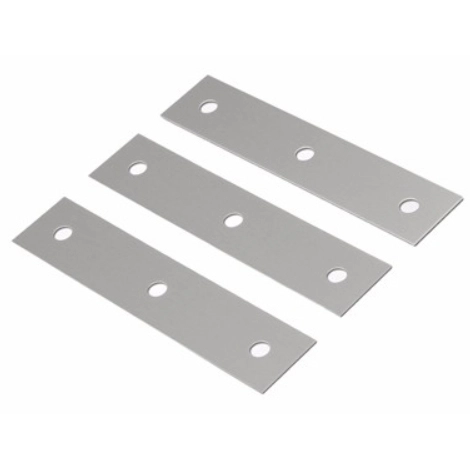

Ezeket a magokat főként közepes és nagy méretű transzformátorokhoz és reaktorokhoz használják. A felhasználó egymásra rakja a csíkokat, és csavarokkal rögzíti.
.webp "szupermagos 10jnex900 10jnhf600 tekercselt mag (c mag és toroid mag)")
Sebmag (C-mag és toroidális mag)
Az acél formázása és izzítása után lakkba áztatják és rögzítik, vágják (ha szükséges). A lemezvastagság 0,1 mm. C-Core szabványos és nem szabványos méretű is kapható.

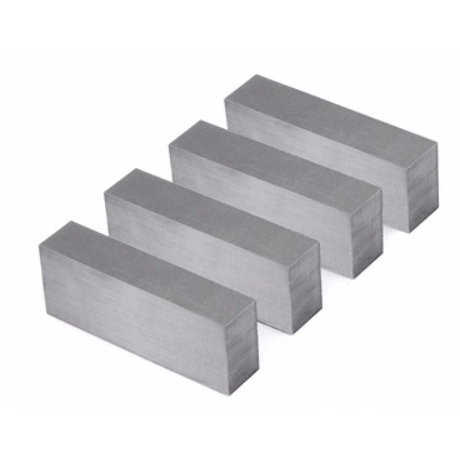

Super Core Block Core
A blokkmagok kis és közepes méretű reaktorokhoz és transzformátorokhoz valók. Hatékony költségcsökkentés a tömeggyártáshoz. A szabványos laminált rögzítési módszer a ragasztós rögzítés.
